JBK 系列控制变压器设计参照VDE0550、IEC204-1、 GB5226等有关标准，适用于50~60Hz交流电源。接 线方式可采用压接、插接两种方式，并具有防止偶然触 及保护要求的接线端子。

一、用途及工作条件

1、用途
该产品具有性能优良，接线安全可靠等优点，能广泛用 于船用配电柜、机械、冶金、矿山、轻纺、橡胶、化工、 造纸、印刷等行业的控制、照明，也可作隔离变压器。
2、工作条件
海拔高度不超过1000米；
环境温度不低于-25℃，不高于+45℃；
空气相对湿度：普通型≤85℃，湿热型≤95℃；
在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃；
在没有充满水蒸气而且备有防雨装置的环境中。

二、结构

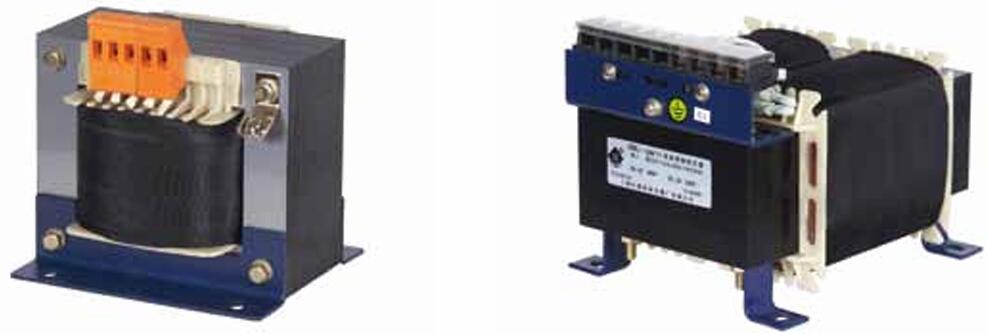

JBK系列控制变压器为单相多绕组开启式变压器，主要结构如下：
铁芯形式为壳式，由硅钢片迭装而成；
线圈绕制成多层多绕组；
接线端子为插接与压接式。

三、型号及基本参数

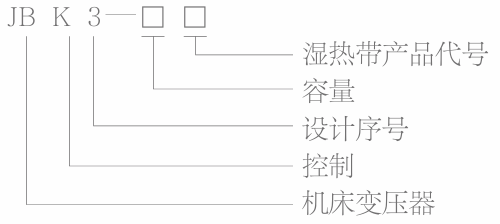

1、型号

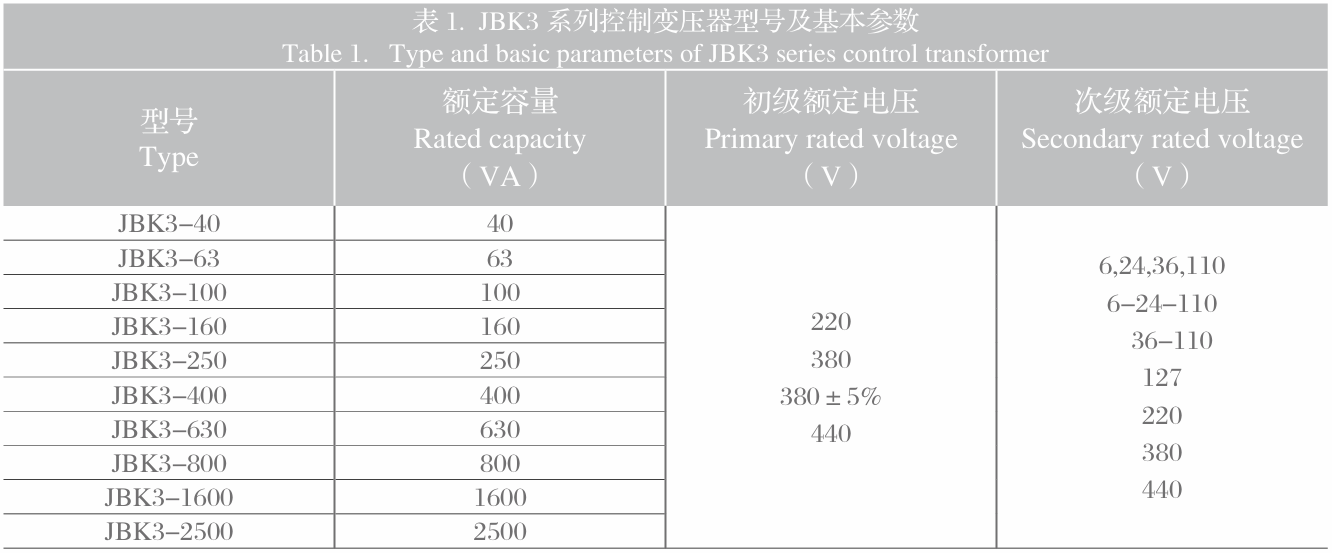

2. 基本参数

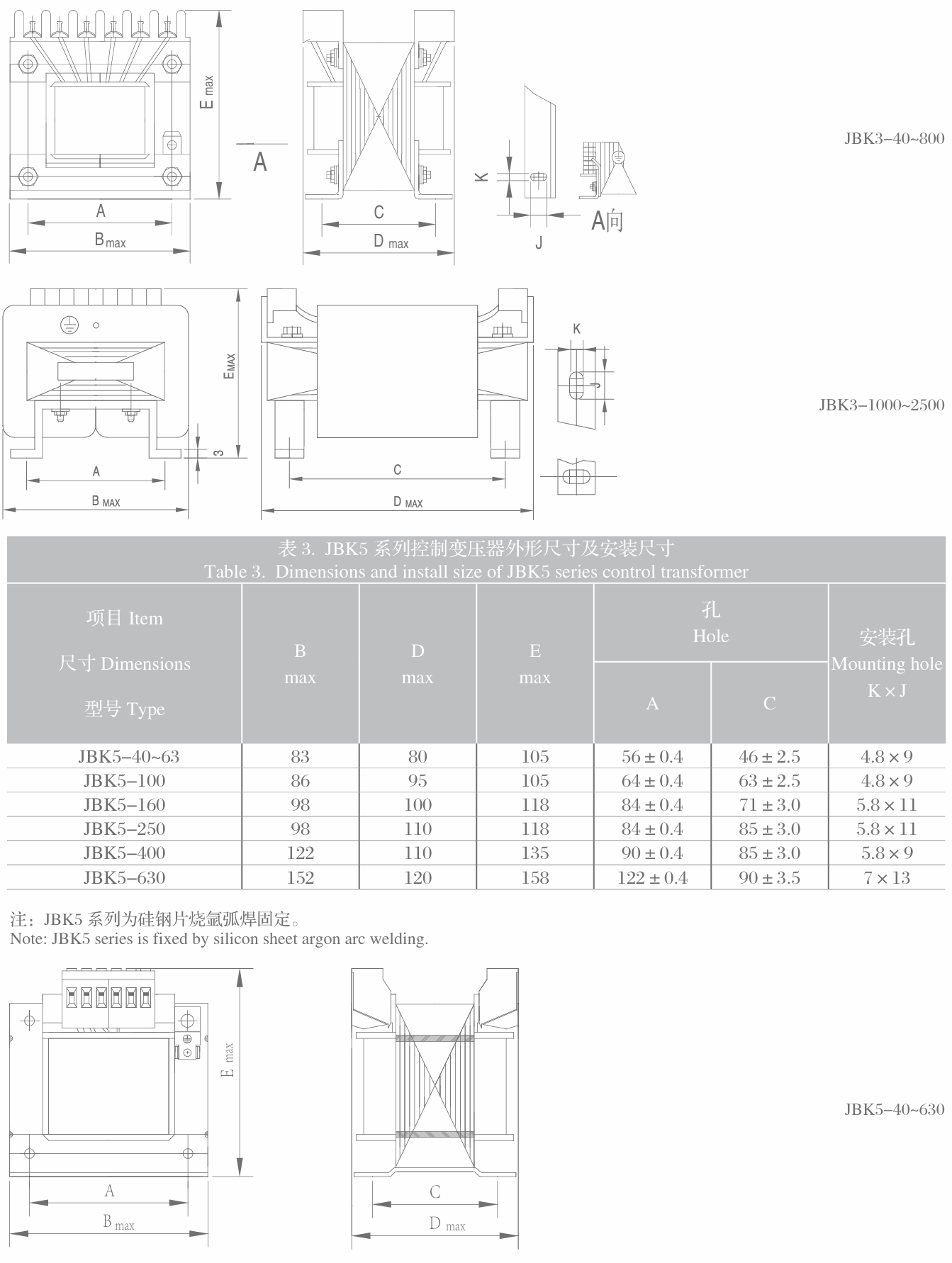

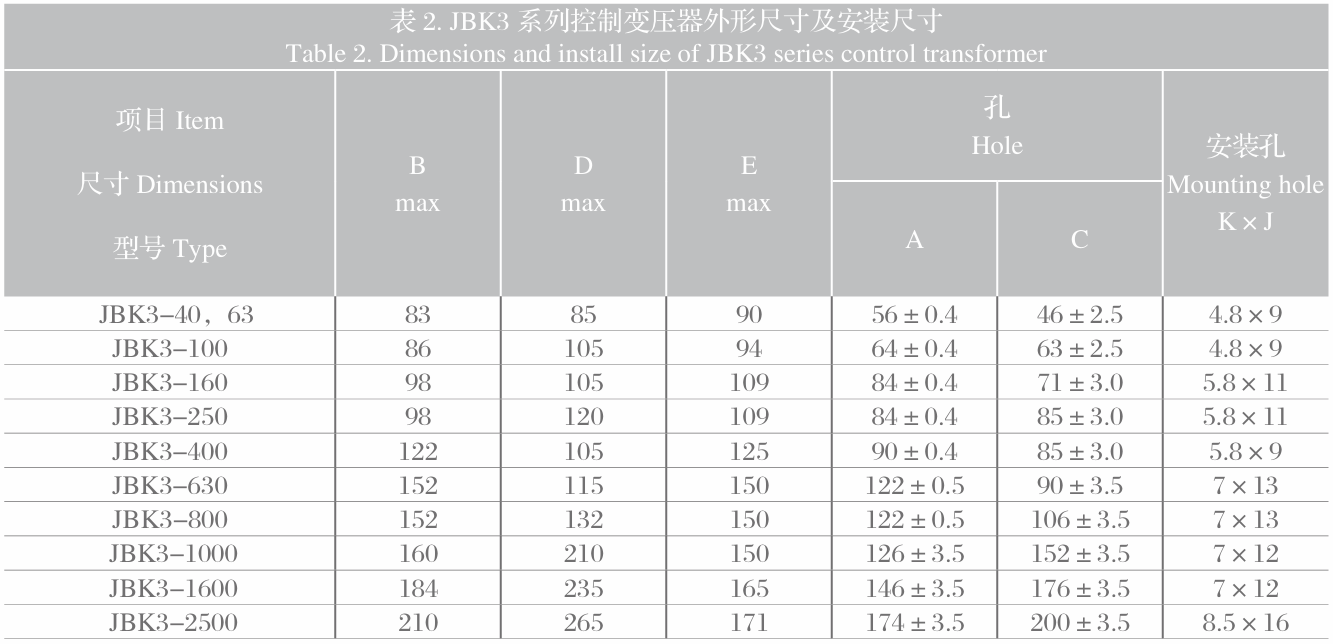

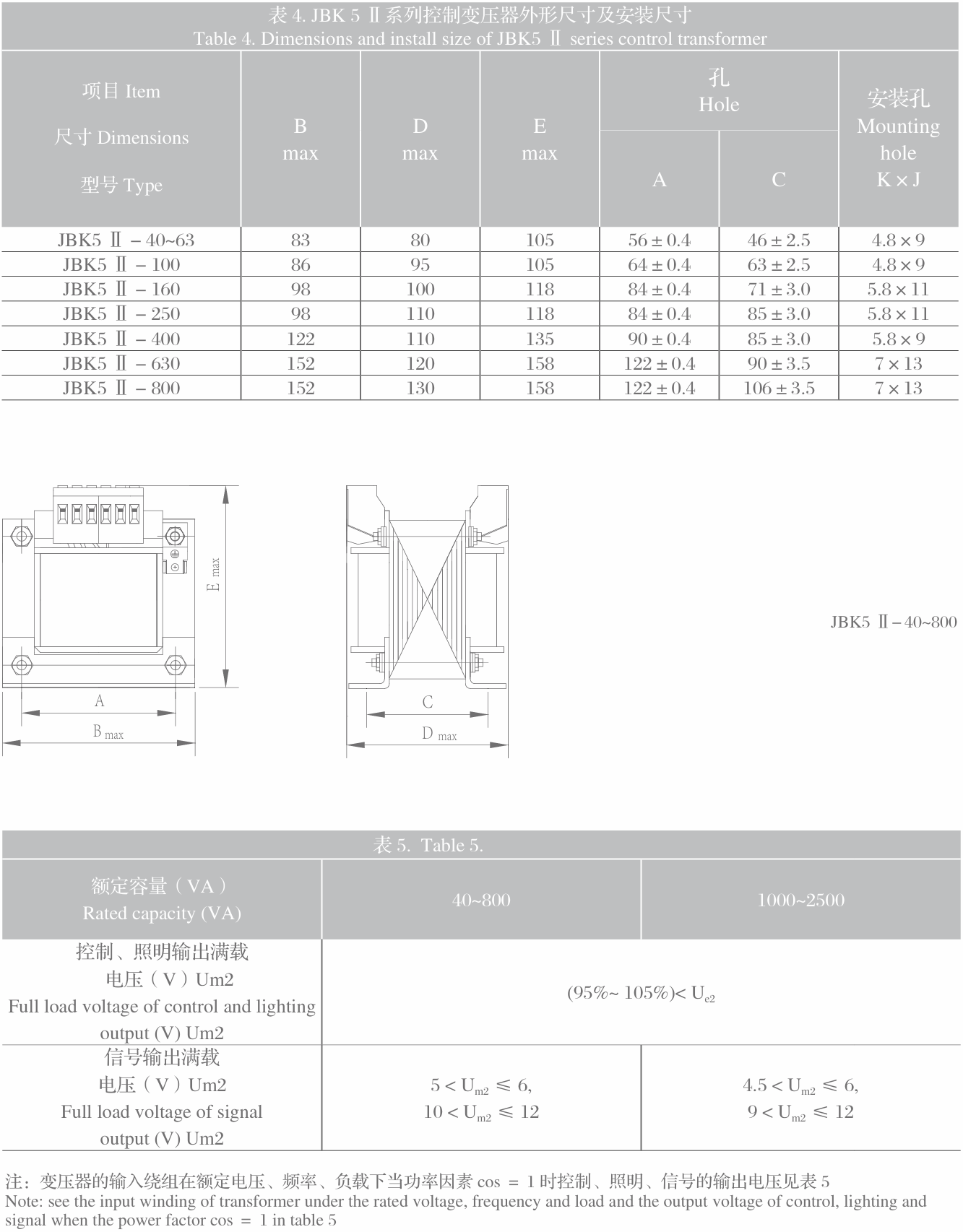

四、外形及安装尺寸(单位:mm)
