一、用途及工作条件

1、用途
本起动自耦变压器（以下简称变压器）系列用于三相交 流50~60Hz，功率自11-315KW的鼠笼型电动机降压 起动，起动完毕必须将变压器切断。
2、工作条件
海拔高度不超过1000米；
环境温度不低于-25℃，不高于+45℃；
空气相对湿度：普通型≤85℃，湿热型≤95℃；
在无爆炸危险的介质中，且介质中无足以腐蚀金属 和破坏绝缘的气体及导电尘埃；
在没有充满水蒸气而且备有防雨装置的环境中。

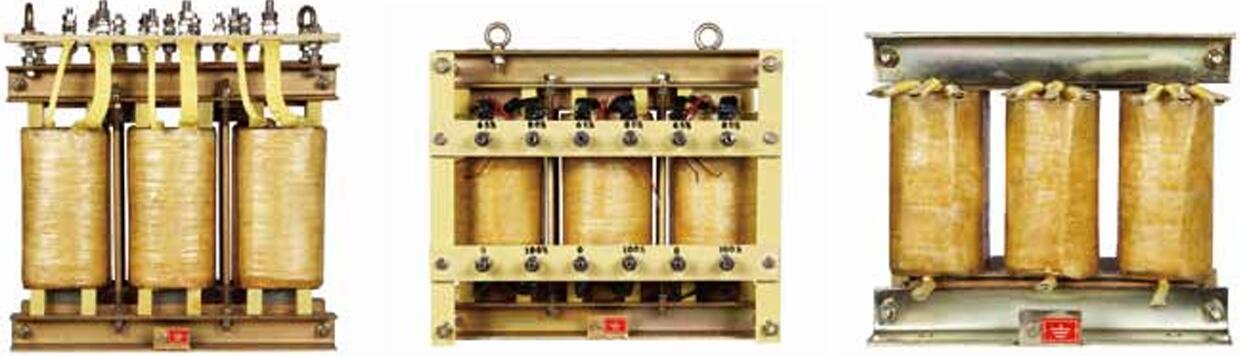

二、结构

变压器为三相星型连接的空气自冷式变压器。
变压器有60%、80%、额定电压比抽头，
且抽头处有明显的电压百分比标志。

三、型号及基本参数

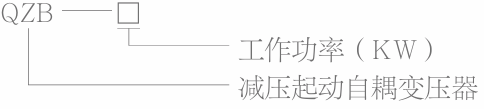

1、型号

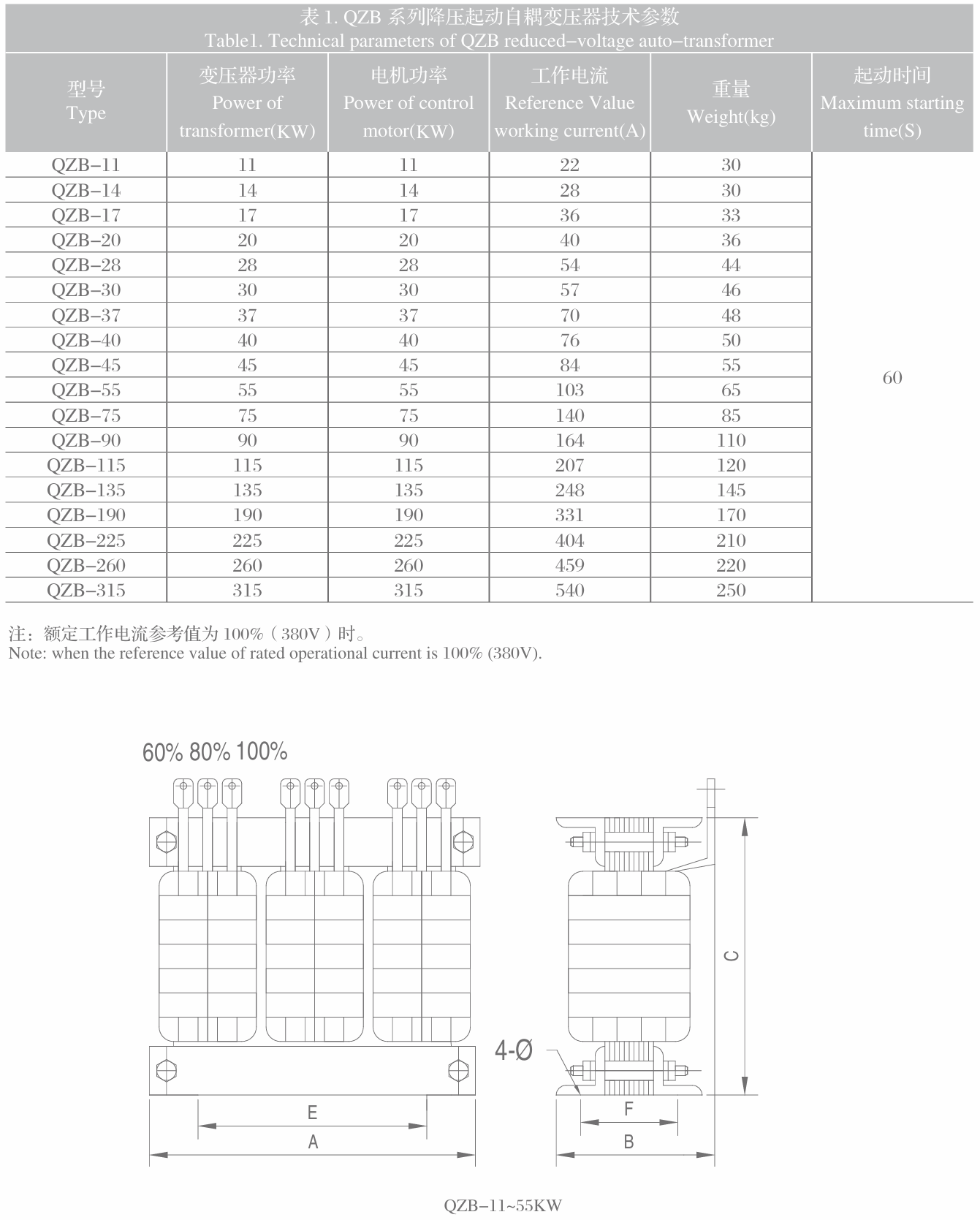

2. 基本参数

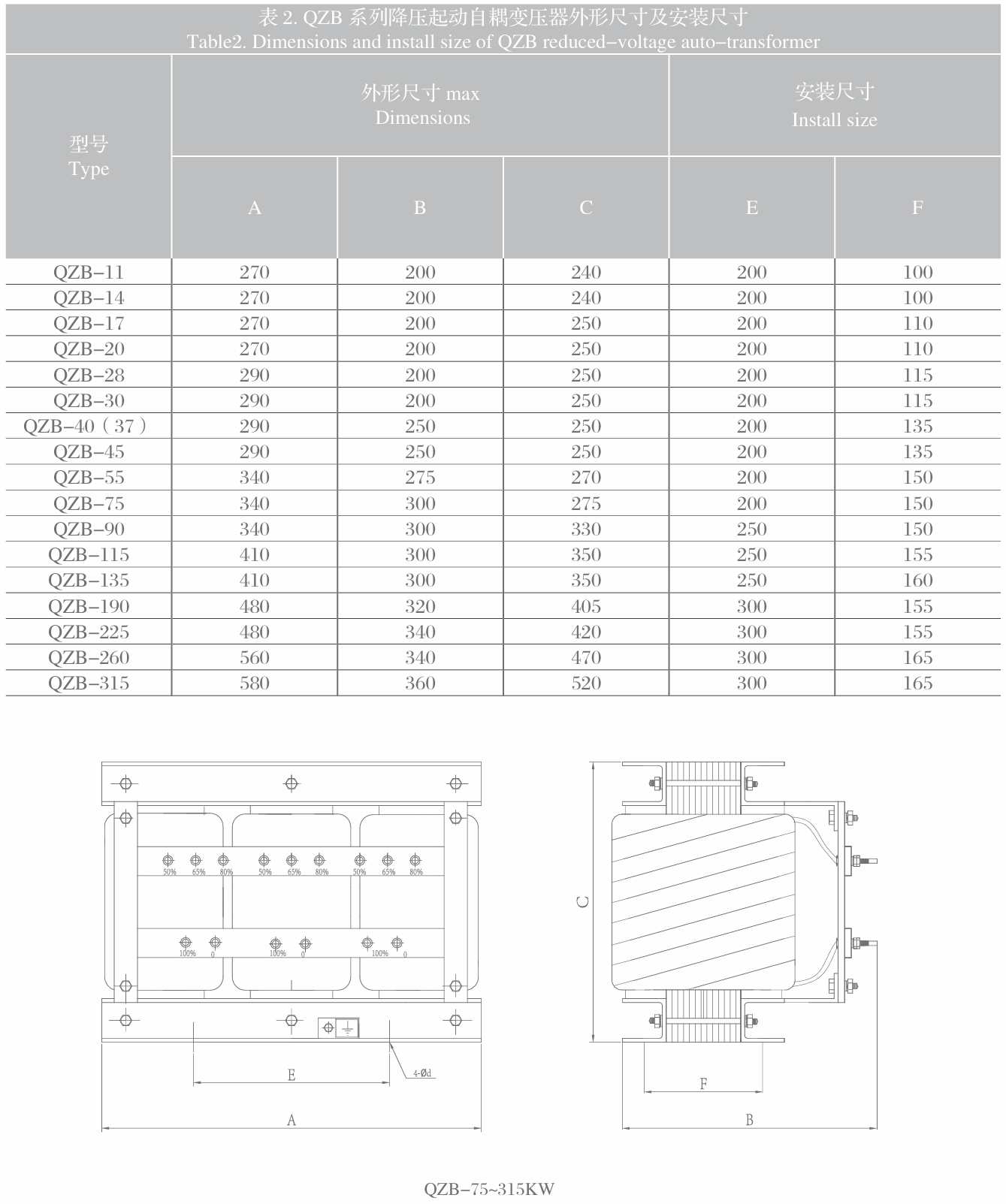

四、外形及安装尺寸(单位:mm)

五、使用须知

1、当被起动电动机接在变压器60%或80%额定电压 抽 头时，变压器连续负载时间应不大于60秒。
2、在正常一次或数次连续负载的情况下，当变压器的 负载时间达到60秒时，则再次负载的间隙冷却时间 应不小于4小时。

注：
1、容量超过315KW的自耦降压起动变压器的外形尺 寸、安装尺寸、接线方法与用户商量确定。起动时 间超过60秒的，有制造厂与用户协议确定。
2、用户需要在变压器顶部接线，必须与制造厂商说明。
