一、用途及工作条件

1、用途
BDK型并车电抗器主要用于船舶相同容量三相交流柴 油发电机组粗同步并车，也可用于陆上移动电站，自备 电站内相同容量三相交流柴油发电机组粗同步并车。 两台相同容量需要并车且确能并联运行的柴油发电机 组，在电压差≤10%Um，频差1Hz（待并机组高于运 行机组），相位差180°范围内，当待并机组空载投入时， 应能完成粗整步并车，其最大冲击电流不大于发电机组 额定电流的2倍，并车电抗器投入时间不大于5秒。
2、工作条件
海拔高度不超过1000米；
环境温度不低于-25℃，不高于+45℃；
空气相对湿度≤95%；
有凝露、油雾、盐雾和霉菌的影响；
船舶运行时运行时有振动和冲击的影响；
船舶运行时产生的摇摆角度≤22.5°，倾斜角度≤15°；

二、结构

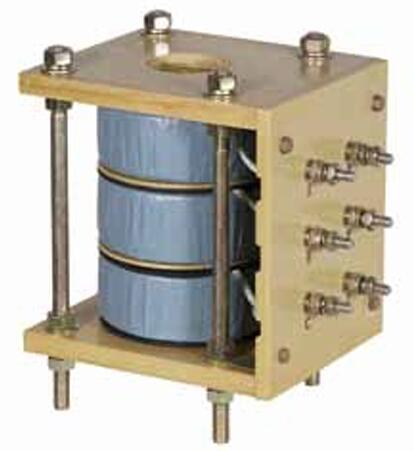

本电抗器系列为空芯电抗器
线圈为Ｂ级绝缘

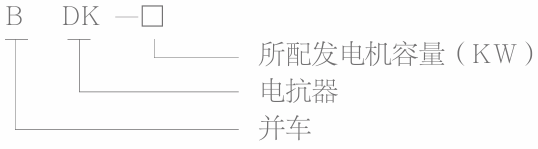

三、型号

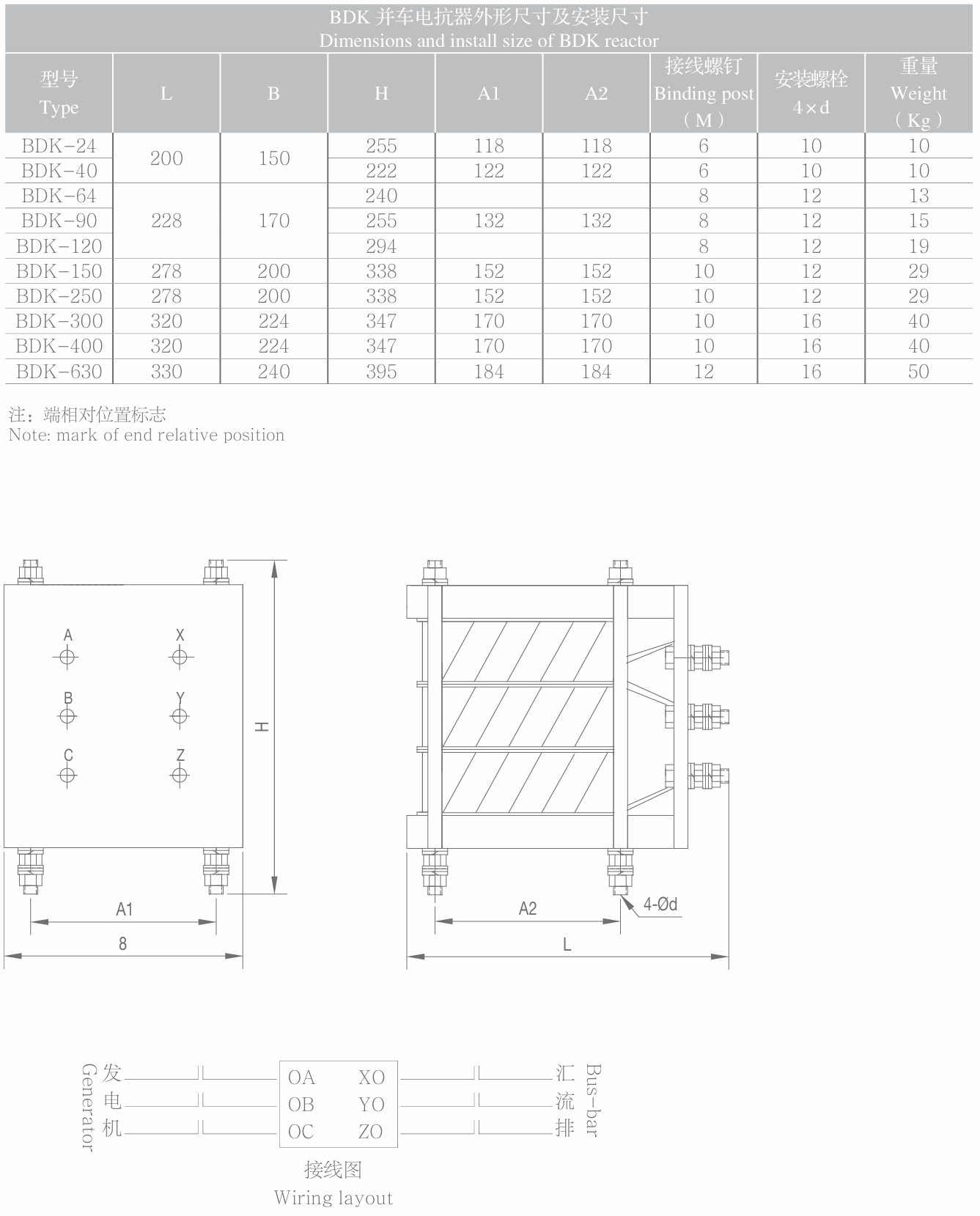

四、外形及安装尺寸(单位:mm)
