一、用途及工作条件
1、用途
电抗器一般分为进线电抗器和平波电抗器，可用于交流
电机、直流电机的起动限流，也可用于线路中的负载或
短路时的限流。
2、工作条件
海拔高度不超过1000米；
环境温度不低于-25℃，不高于+45℃；
空气相对湿度：≤95%；
有防雨设备和没有充满水蒸气的环境中。
二、结构
电抗器为三相与单相，三相电抗器电流700A以下，单
相电抗器电流500A以下的线圈均为连续式，三相电抗
器电流超过700A单相电抗器电流超过500A时，
线圈一般采用饼式。

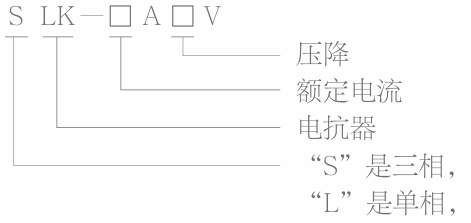

三、型号

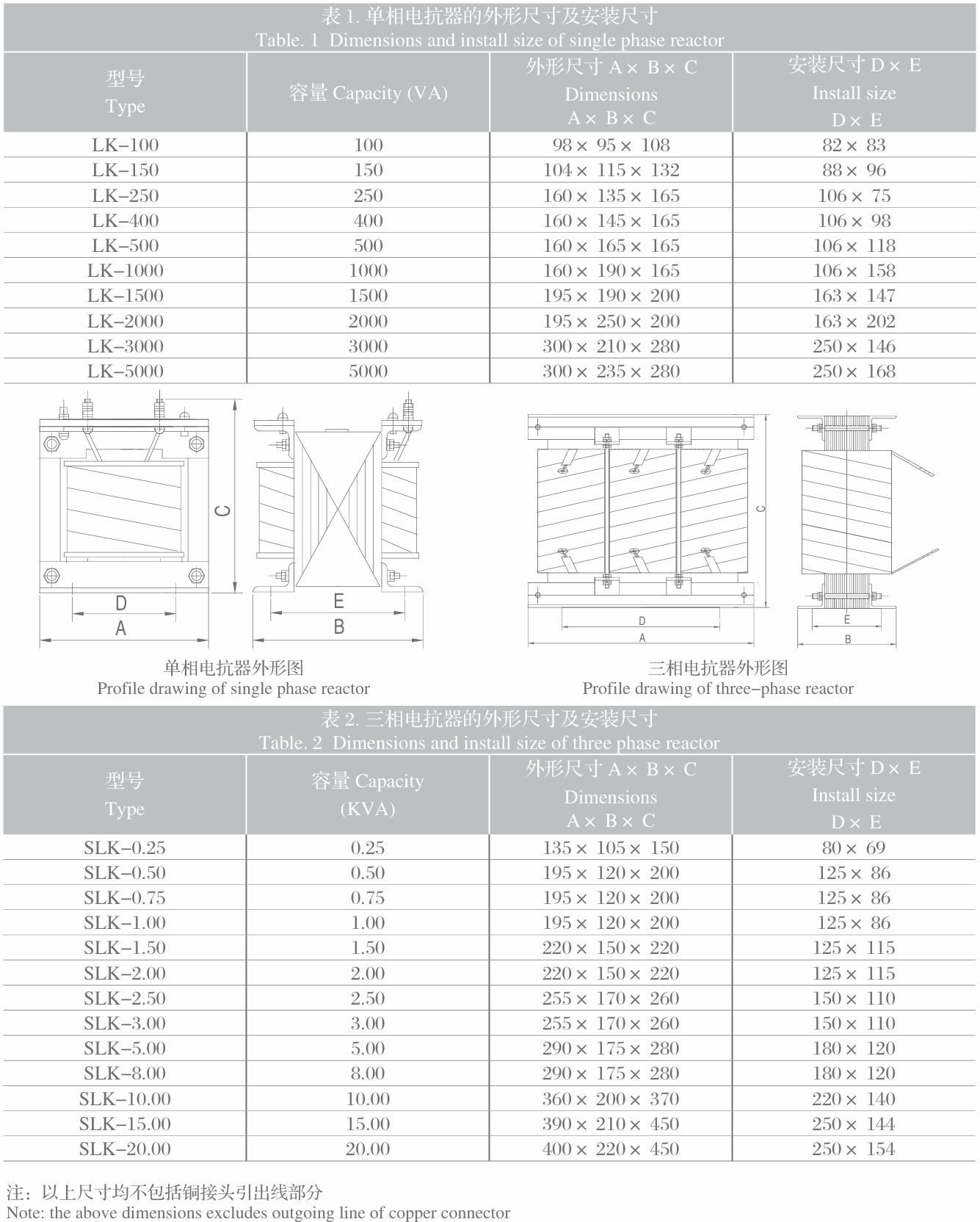

四、外形及安装尺寸(单位:mm)
