一、用途及工作条件

1、用途
适用于额定频率50～60赫兹的低压输配电及各类用 电设备之用。
2、工作条件
海拔高度不超过1000米；
环境温度不低于-25℃，不高于+45℃；
空气相对湿度：≤95%；
有防雨设备和没有充满水蒸气的环境中。

二、结构

变压器铁芯采用交迭方式进行迭装，功率在5千伏安以
上的变压器，线圈为圆筒式，器身外围不用罩壳，初、
次级出线头引至固定的接线板或接线导电排，变压器铁
芯接地。

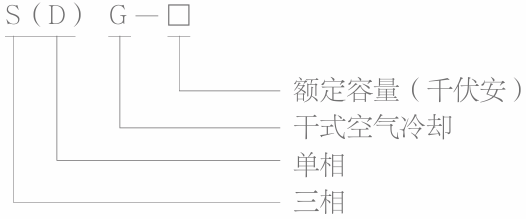

三、型号

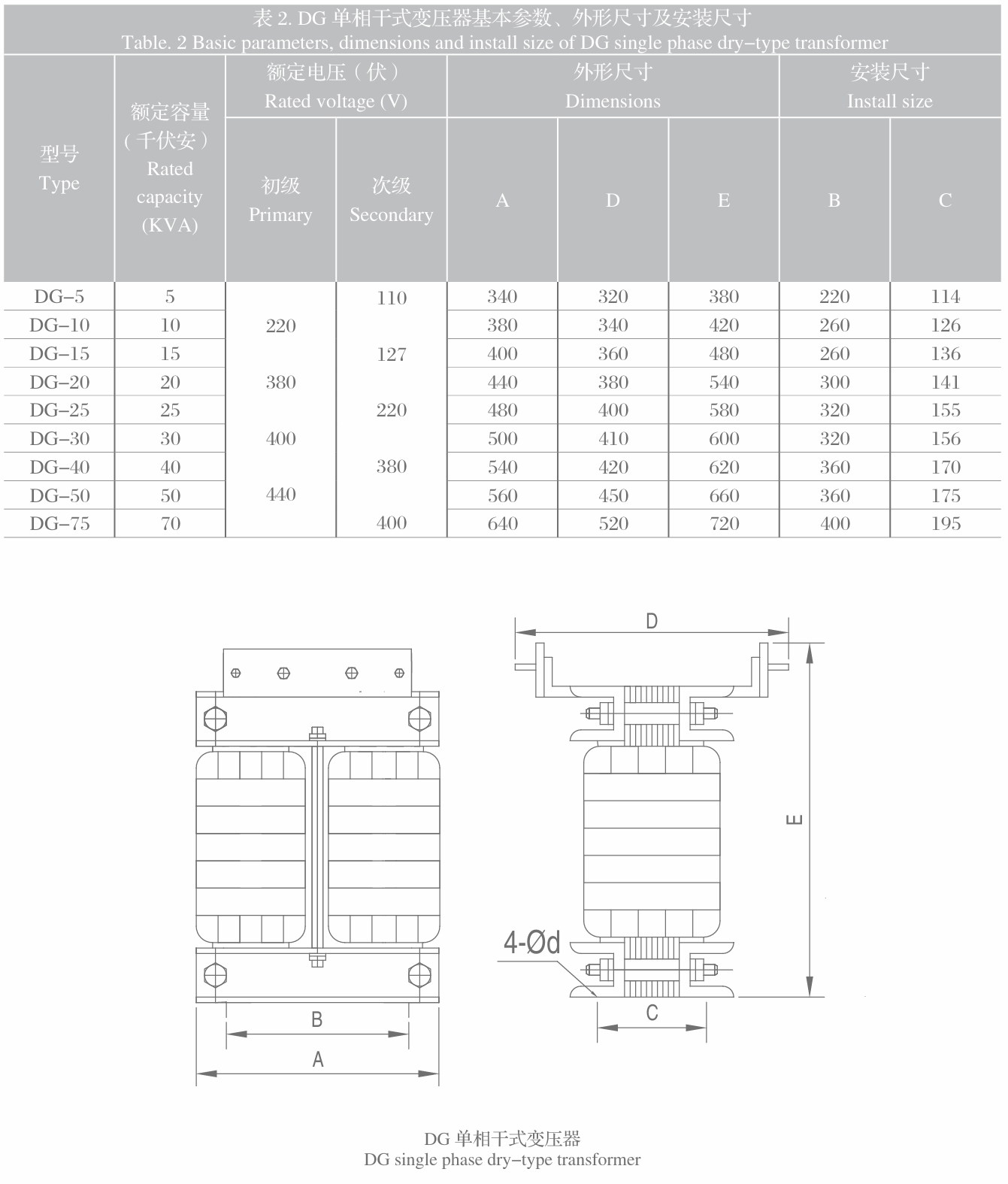

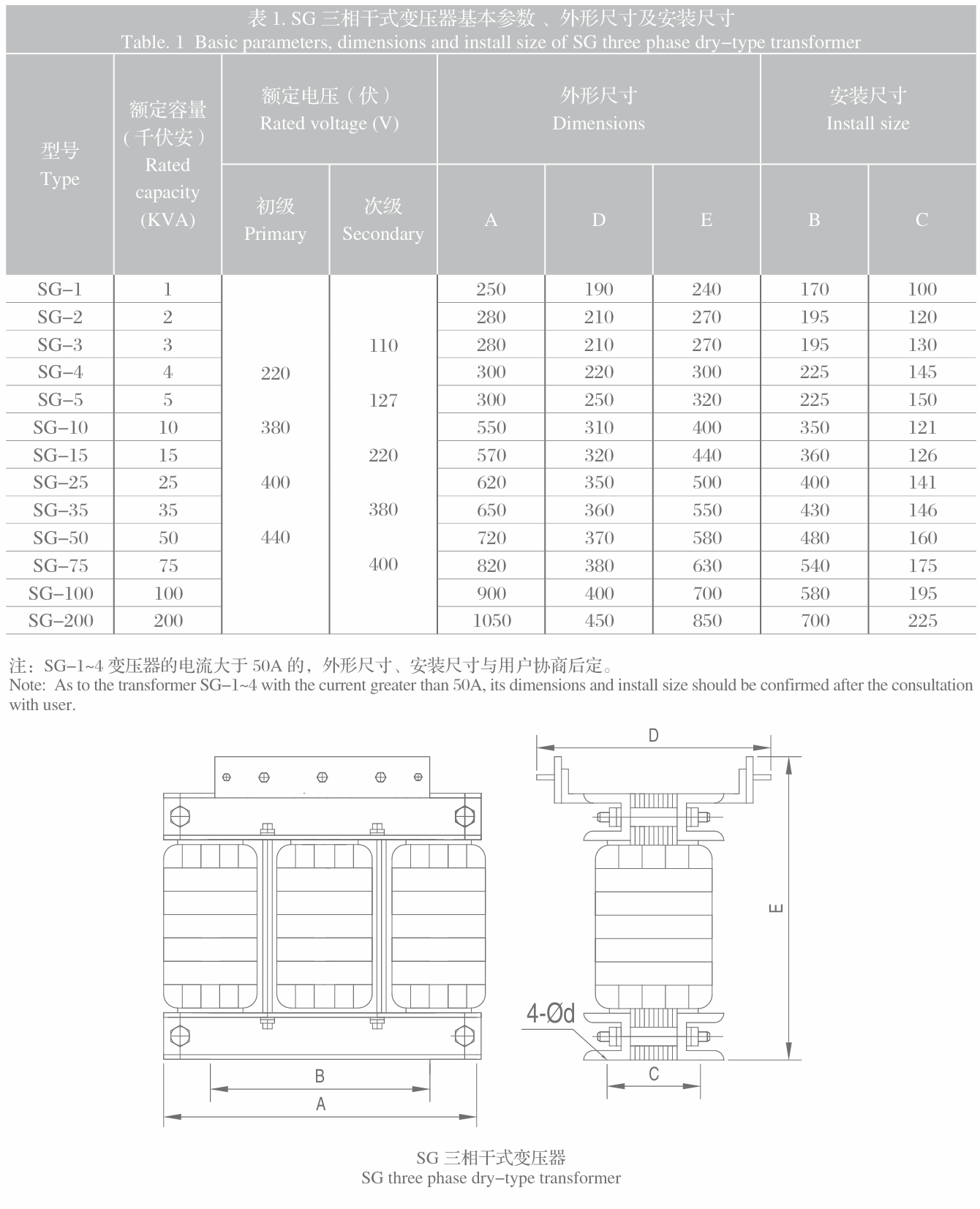

四、基本参数、外形尺寸及安装尺寸（单位：mm）

五、使用须知

1、安装使用前须核对变压器铭牌上所标各项参数 是否符合所要求的规格。
2、使用前先确认初，次级端子，然后方可接入电源。

注：
根据用户要求可定制各种类型特殊规格单、 三相变压器。
