一、用途及工作条件

1、用途
BKZ系列硅整流电源装置（以下简称整流装置）是一 种用于频率为50~60Hz，电压至500伏的电路中，将 交流电源改变为直流24伏的整流装置，它具有结构简 单，使用方便，性能可靠等优点，可作为直流24伏的 小型电源，用于各类用电设备。
2、工作条件
海拔高度不超过1000米；
环境温度不低于-25℃，不高于+45℃；
空气相对湿度：普通型85%，湿热型95%；
在无爆炸危险的介质中，且介质中无足以腐蚀金属 和破坏绝缘的气体及导电尘埃；
在没有充满水蒸气而且备有防雨装置的环境中。

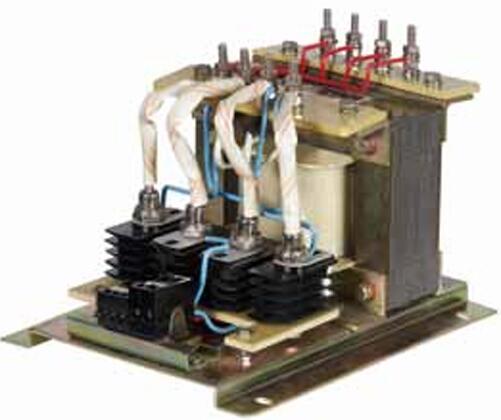

二、结构

整流装置主要由控制变压器，硅整流元件及JDO-1006 接线端子等组成，可直接安装于控制板屏或箱中。交流
输入端侧备有±5%伏抽头，可供用户选择使用，四个
硅整流元件组成单相桥式全波整流电路，输出直流电压
为24伏。

三、型号

1、型号

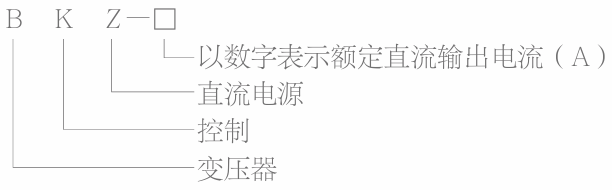

2、整流装置型号表示方法

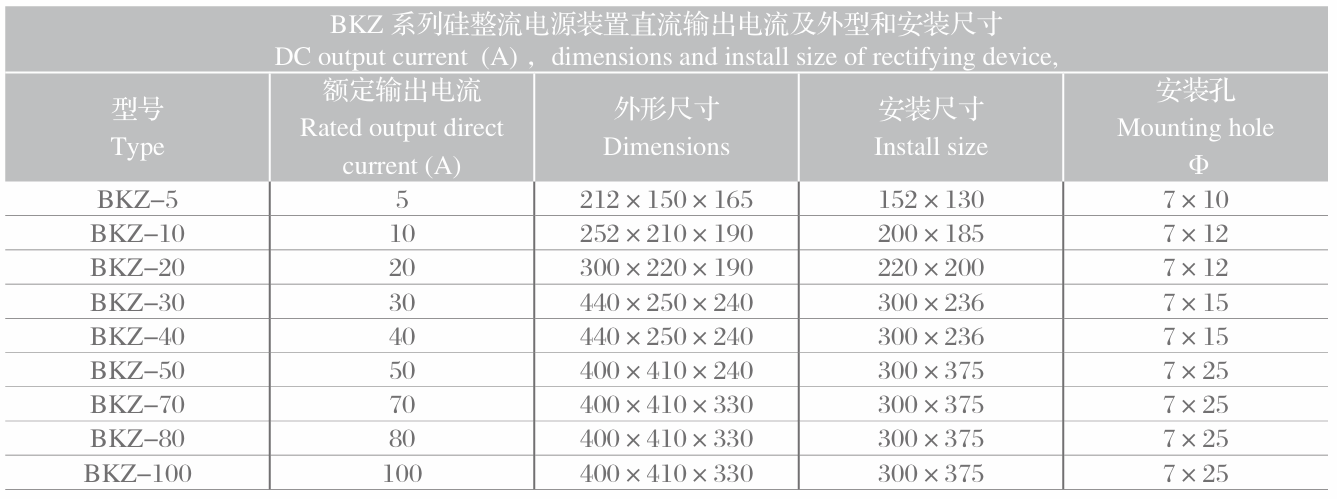

四、整流装置直流输出电流及外形和安装尺寸 （单位：mm）

五、接线方法：

1-4 端子接入交流电源输入（其中：1端子为0伏，2、 4 端子为额定输入电压的-5%、+5%伏，3端子为额定 输入电压）。5、6端子为直流24伏输出。
