一、用途及工作条件

1、用途
本系列控制变压器适用于交流50～60赫兹频率，常 被用作机床控制电器或局部照明的电源变压器，亦可作 为小型的电源变压器用于各类用电设备。
2、工作条件
海拔高度不超过1000米；
环境介质温度不低于-25℃，不高于+45℃；
空气相对湿度：普通型≤85℃，湿热型≤95℃；
在无爆炸危险的介质中，且介质中无足以腐蚀金属
和破坏绝缘的气体及导电尘埃；
在没有充满水蒸气而且备有防雨装置的环境中。

二、结构

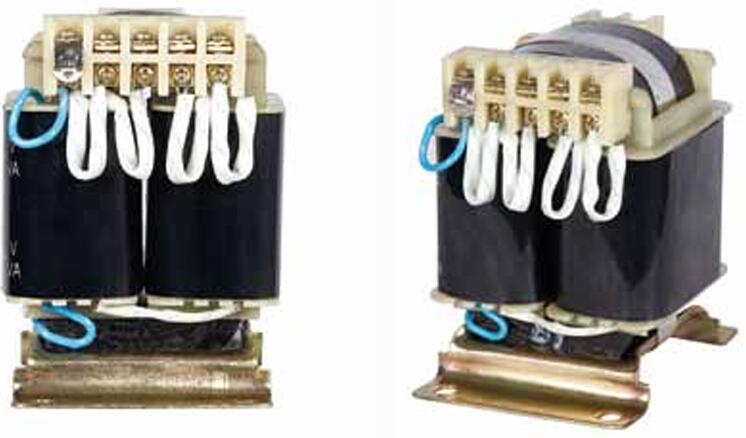

BKC系列控制变压器为单相多绕组芯式变压器，主要 结构如下:
铁芯为C型卷绕式。
线圈绕制成多层多绕组。

三、型号及基本参数

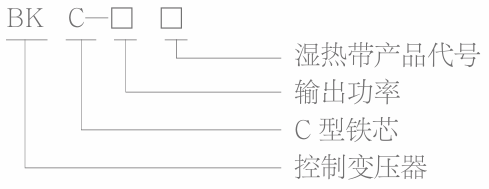

1、型号

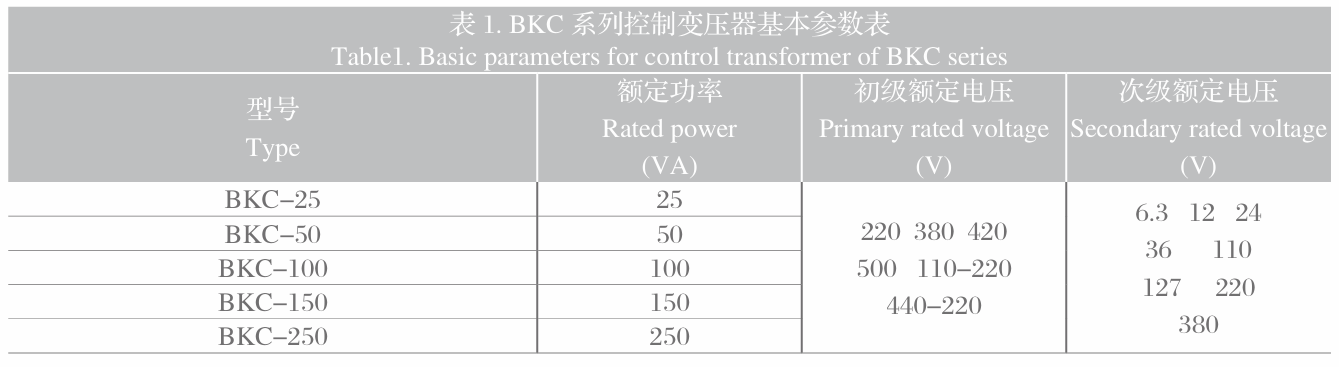

2、基本参数

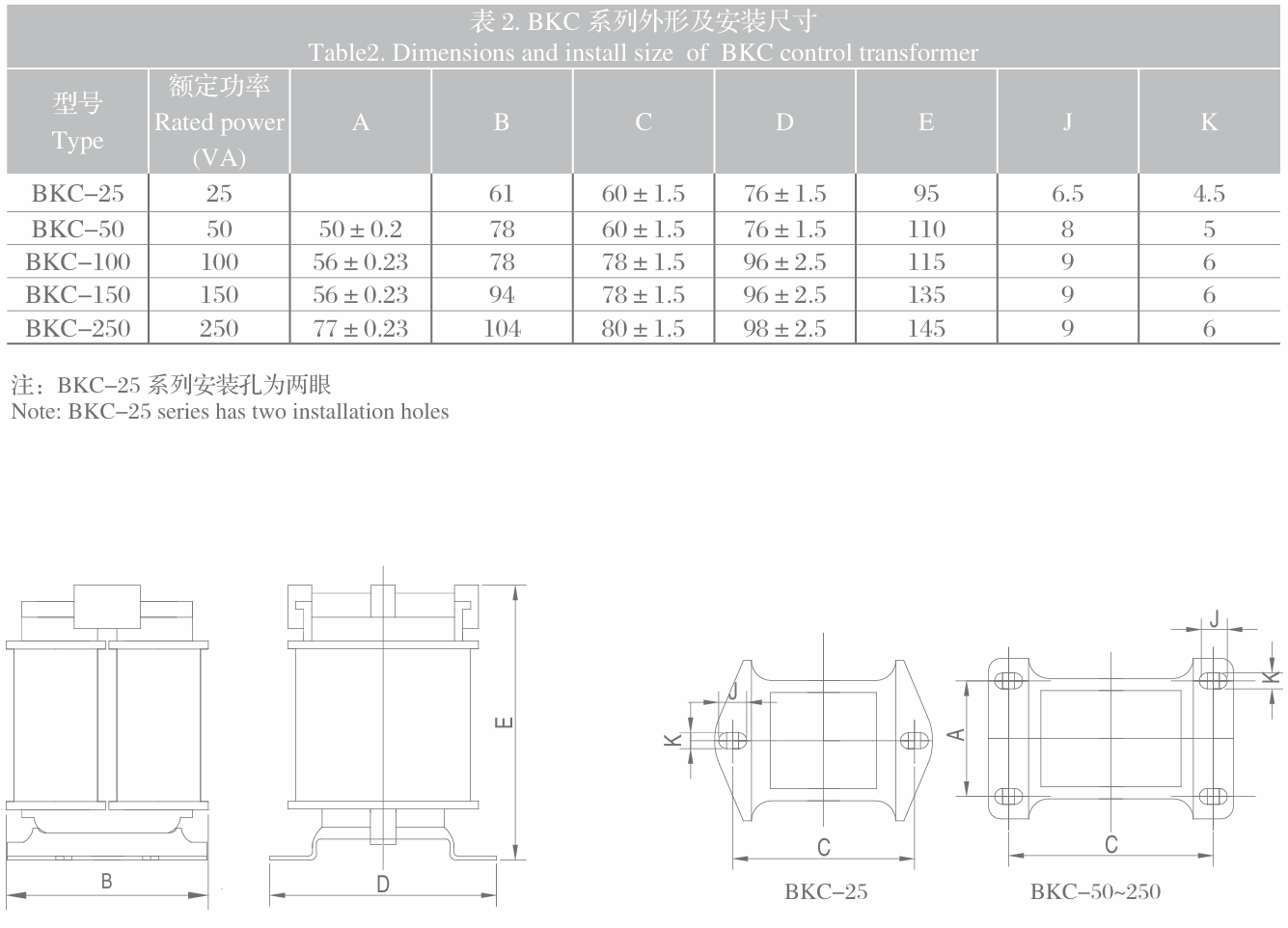

四、外形及安装尺寸（单位：mm）
